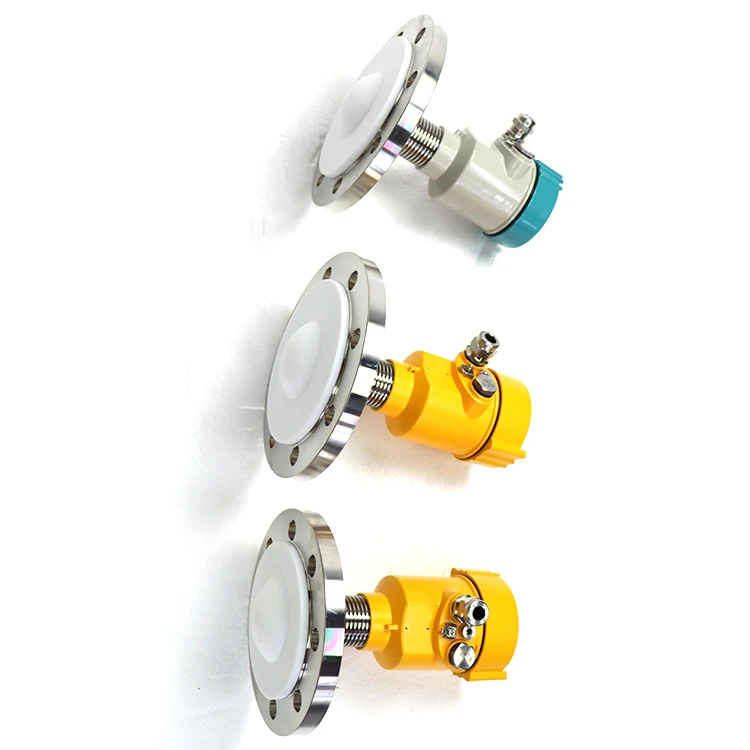

Lygio radaras

Lygio radaras, matuojantis skysčio lygį desulfuravimo bokšte, naudoja mikrobangų impulsų matavimą ir gali normaliai veikti pramoninėje dažnių juostoje su artimųjų spindulių energija. Jis gali būti montuojamas įvairiose metalinėse ir nemetalinėse talpyklose ar vamzdžiuose, kad būtų galima nuolat bekontaktiniu būdu matuoti skysčių, srutų ir dalelių skysčio lygį.

Siųsti užklausą

Aprašymas

Skysčio lygio radaras, matuojantis skysčio lygį desulfuravimo bokšte, naudoja mikrobangų impulsų matavimą ir gali normaliai veikti pramoninėje dažnių juostoje su artimųjų spindulių energija. Jis gali būti montuojamas įvairiose metalinėse ir nemetalinėse talpyklose ar vamzdžiuose, kad būtų nuolat bekontaktiniu būdu matuojamas skysčių, srutų ir dalelių lygis. Desulfuravimo bokšto skysčio lygio matavimo radaras yra tinkamas tais atvejais, kai labai kinta dulkės, temperatūra ir slėgis, yra inertinių dujų ir garų. Šis radaro lygio matuoklis yra nekenksmingas žmogaus organizmui ir aplinkai. Jo pranašumai yra tai, kad jo neveikia specifinis terpės sunkumas, dielektrinės konstantos pokyčiai ir nereikia kalibruoti vietoje. Nesvarbu, ar tai pramonės poreikiai, ar klientų ekonominiai sumetimai, tai yra geras pasirinkimas.

Skysčio lygio radaras, matuojantis skysčio lygį nusierinimo bokšte, perduodamas ir priimamas per antenos sistemą. Radaro bangos sklinda šviesos greičiu, o veikimo laiką elektroniniai komponentai gali paversti skysčio lygio signalu. Specialus laiko pratęsimo metodas gali užtikrinti stabilų ir tikslų matavimą per labai trumpą laiką. Net esant sudėtingoms eksploatavimo sąlygoms, radaro jutikliai, matuojantys skysčių lygį nusierinimo bokštuose, gali sukelti klaidingus aidus. Norint tiksliai nustatyti medžiagos lygio aidus, galima naudoti mikroprocesų technologiją ir derinimo programinę įrangą.

Techninis parametras

Darbo principas

Lygio radaras, dviejų laidų prietaisas, siunčiantis 4-20mA analoginį signalą ir sujungiantis HART ryšį, arba RS-485, MODBUS keturių laidų prietaisas, kurio didžiausias matavimo atstumas yra iki 120 metrų. Radaro antena toliau optimizuojama ir apdorojama atsižvelgiant į įvairias darbo sąlygas. Naujų sparčiųjų mikroprocesorių naudojimas leidžia efektyviau analizuoti, apdoroti ir reaguoti signalus, todėl jis gali efektyviai dirbti sudėtingose matavimo aplinkose, tokiose kaip korozinės terpės, reakcijos indai, dulkių silosai, nelaidžios terpės ir aukšta temperatūra.

Produkto Aprašymas

Charakteristikos

1. Spindulio kampas yra mažesnis, todėl energija gali būti labiau koncentruota, todėl stipresnis atsparumas trukdžiams ir pagerinamas matavimo tikslumas ir patikimumas;
2. Antena yra mažo dydžio ir lengvai montuojama;
3. Matavimo aklas zona yra maža, tinka mažiems konteineriams matuoti;
4. Lygio radaro naudojamas bangos ilgis yra trumpesnis ir labiau tinka mažų dalelių medžiagų lygiui matuoti;
5. Jis naudoja bekontakčio matavimo metodą ir neturi susidėvėjimo ir taršos;
6. Skysčio lygio radaro išvesties signalą galima pasirinkti kaip (4-20) mA/HART dviejų laidų sistemą, keturių laidų sistemą arba RS485/MODBUS protokolą, ir keturių laidų sistemos maitinimo įtampą gali būti sumažintas iki 12VDC.

Produkto taikymas

Lygio radaras tinka nuolatiniam bekontaktiniam skysčių, srutų ir dalelių lygio matavimui. Jis tinka esant dideliems temperatūros ir slėgio pokyčiams, taip pat aplinkoje, kurioje yra inertinių dujų ir lakiųjų medžiagų.
Šis matavimo metodas naudoja mikrobangų impulsų technologiją ir gali normaliai veikti pramoninėje dažnių juostoje. Spindulio energija yra maža ir gali būti montuojama į įvairius metalinius ir nemetalinius konteinerius ar vamzdžius, nedarant žalos žmogaus organizmui ir aplinkai.
Jis taip pat gali būti naudojamas miltelių, kietųjų medžiagų, rūgščių ir šarmų, talpyklos medžiagų aptikimo, cheminių medžiagų talpyklos matavimo, anglies miltelių cemento matavimo, naftos sandėlio elektrinės matavimo, korozijos farmacijos pramonės matavimo ir kitose srityse.

Montavimo instrukcijos

Rekomenduojamas atstumas (1) nuo sienos iki sumontuoto trumpo vamzdžio išorinės sienelės:

1/6 bako skersmens atstumu nuo bako sienelės minimalus atstumas yra 200 mm.

Negalima montuoti virš tiekimo angos (4).

Jo negalima montuoti vidurinėje padėtyje (3). Jei centre bus sumontuotas didelio tikslumo siloso radaro lygio matuoklis, jis generuos kelis klaidingus aidus, o trukdžių aidai sukels signalo praradimą.

sertifikatas

12 mėnesių garantinis laikotarpis; Nereikalauja priežiūros visą gyvenimą
